波紋管補償器由構成其工作主體的波紋管(一種彈性元件)和端管、支 架、法蘭、導管等附件組成
發布時間：2021-03-27 瀏覽
次

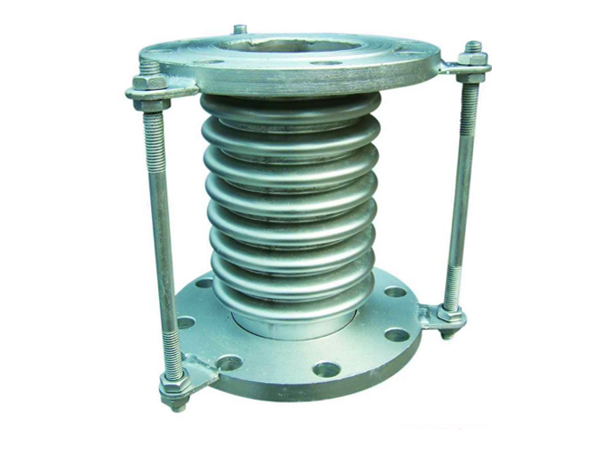

波紋管補償器通常也稱為膨脹節或伸縮節。它由波紋管(一個彈性元件)和端管、支架、法蘭、導管等附件組成。它屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，吸收管道、導管、容器等熱膨脹收縮引起的尺寸變化，或補償管道、導管、容器等的軸向、橫向和角向位移。也可用于降低噪音和振動。在現代工業中應用廣泛。在供熱方面，為了防止供熱管道升溫，由于熱伸長或溫度應力而導致管道變形或損壞，需要在管道上設置補償器來補償管道的熱伸長，從而減少管壁的應力和溫度應力而導致管道變形或損壞，因此需要在管道上設置補償器來補償管道的熱伸長，從而減少管壁的應力伸長，從而減少管壁的應力伸長。由兩個膨脹節組成的肘部管道可以承受三維方向的位移。矩形圓角金屬波紋膨脹節采用矩形截面和圓角波形。根據煙道的大小，應力應變要求用戶可以選擇多波節。
1.用戶根據管道系統的熱位移選擇合適的補償器后，至少要提供管道中的流通介質、煙道的設計壓力、運行時的溫度、煙道橫截面的形狀尺寸(長、寬)選擇的波形(全高216mm、半高108mm)和波數(單波紋單波數不超過6波)，以便進行補償器的結構設計和制造。2每波允許膨脹量:全高型△α=±24mm半高型△α=±12mm。 3、防塵板:風道和少塵管道不能采用，多塵煙道應采用防塵板。4、為了減少波紋管的波節數，須考慮冷拉50%。? 5、補償器適用于截面面積在4.6平方米以下，煙道外形尺寸在1.5m以下，但在0.6mm以上的情況下。標準全高型波紋補償器適用于所有煙道。
