矩形補償器選用說明
發布時間：2021-04-06 瀏覽
次
用戶根據管道系統的熱位移選擇合適的矩形補償器后，至少需要提供管道中的流通介質、煙氣管道的設計壓力、運行時的溫度、煙氣管道橫截面的外形尺寸(長、寬)選擇的波形(全高216mm、半高108mm)和波數(單波紋單波數不超過6波)，進行補償器的結構設計和制造。建議每波允許膨脹量:全高△α=±24mm半高△α=±12mm。擋灰板:風道或灰塵較少的管道可以不使用，灰塵較多的煙道應使用擋灰板。為了減少波紋管的節數，應考慮冷拉50%。標準半高型補償器適用于截面積小于4.6平方米、煙氣管外形尺寸小于1.5m但大于0.6mm的場合。標準全高波紋補償器適用于所有煙氣管。

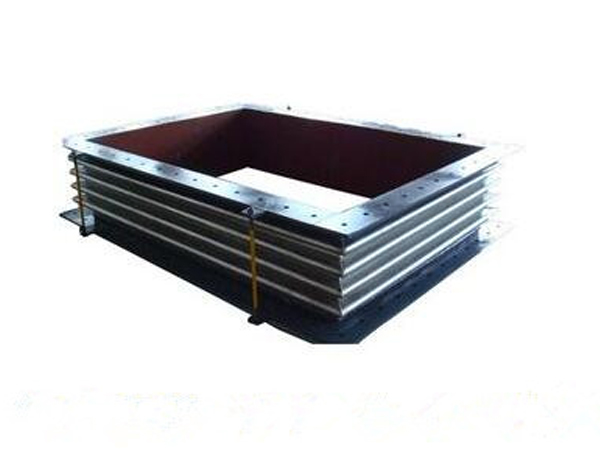

矩形波紋補償器是電站煙氣管道的輔助設備之一。矩形波紋補償器采用矩形截面、圓角波形，配管中的單個膨脹節承受二維方向的位移。由兩個膨脹節構成的肘部配管可以承受三維方向的位移。矩形圓角金屬波紋膨脹節全高、半高型，根據煙道尺寸，應力應變要求用戶可以選擇多波節。
矩形雙波補償器是我公司對火力發電工程的使用需求，專業開發生產的新產品，該產品在結構上采用新結構形式，有效利用產品本身的結構優勢，有效實現火力發電工程中排放管道系統中接口的快速連接和系統化補償，產品和本身結構優勢明顯，得到各種火力發電工程建設用戶的廣泛認可，今天我公司就系統化介紹矩形雙波補償器產品的特點。
本公司生產的矩形雙波補償器產品，產品結構采用標準化的產品結構形式，根據配管系統的設置空間和必要的補償量，合理地將原來的補償部件設置為半波高和全波高等兩種結構形式，分別適應不同類型配管系統的使用需求，在滿足配管系統的補償使用的同時，有效地降低了設置誤差和運行誤差帶來的風險。
